單三相汽油發電機工作原理

  目前,我軍軍事裝備中儀器設備用電單、三相混用的情況較為普遍,普通的單相或三相交流發電機組都不能很好地滿足需要,單相機組無法給三相設備提供電源,三相機組單相負載能力較差,而且在三相負載不平衡量較大的情況下,三相電壓也極不平衡,嚴重威脅著用電設備及發電機組的安全使用。為了滿足部隊這一特殊需要,我們?cè)O(shè)計了單、三相汽油發電機裝配汽油發電機組,滿足了部隊單三相混用的要求,并最大限度地抑制了三相電壓的不平衡量,使各用電器均能安全可靠使用。下面就已通過技術鑒定的skw單、三相發電機組各項性能指標的設計作一介紹。

三相交流同步發電機工作原理

  根據單、三相交流同步發電機的特殊需要,我們采用性能好、結構簡單的電抗分流勵磁方式,其電氣原理圖如圖1。

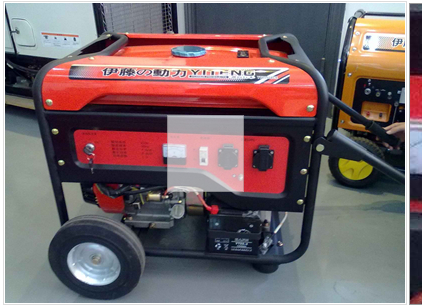

圖1伊藤單三相發電機

  發電機定子中嵌有一套主繞組,一套副繞組,主繞組輸出三相交流電能和單相交流電能,每相繞組的尾端分別與三相分流電抗器的中間抽頭M相聯接,、首端為輸出端,副繞組首端分別與電抗器每相一個端頭d,相聯接,尾端與三相整流橋相聯,電抗器各相繞組另一個端頭d:聯在一起成為中點并向外引出。

  同步發電機在空載時,當轉速達到額定值時,由于轉子中有剩磁,故在副繞組中感應出電壓,并向轉子勵磁繞組提供勵磁電流易(電壓分量),使磁通增強,如此繼續下去,就能使電機自勵,很快建立空載電壓。負載時,依靠電抗器的負載電流分流,其中一部分電流成為轉向勵磁繞組的勵磁電流I萬(電流分量),補償發電機負載時的去磁及壓降作用,使轉子勵磁電流隨負載的變化而自動調節,達到恒定端電壓的作用。
