數碼發電機控制電源的系統結構和工作原理

  數碼發電機通過使用變頻發電和數字自動控制技術，實現內燃機在不同的轉速下均得到用戶所需的頻率、電壓、波形等參數，通過“交流-直流-交流”的整流及逆變過程，產生接近市電的正弦波，提供穩定的電壓，發電機的轉速根據負載的情況進行智能調節，達到節油環保的目的。

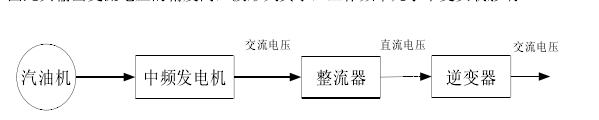

  數碼發電機的工作原理如圖2.1所示，它主要利用汽油機帶動中頻發電機發電，經三相整流后降壓和穩壓，為正弦逆變主電路提供一個穩定的直流工作電壓，因此其輸出交流電壓的精度高，波形失真小，工作頻率幾乎不受負載影響。

數碼發電機的工作原理框圖

整流穩壓電源的系統結構和工作原理

  目前市面上數碼發電機整流電路的輸入電壓頻率變化范圍寬，且頻率較高，通常為 300~600Hz 左右，輸入電壓變化范圍也較寬，通常在 400~700V 左右，且系統在工作中，電壓和頻率通常在這個范圍內經常大幅度變化，如果采用不可控整流，會給逆變部分帶來太大的壓力。因此，前級的整流使用晶閘管相控整流，通過單片機組成的數字觸發電路來控制晶閘管觸發角和發電機輸出，將直流側電壓穩定在某一固定值上。
