汽油發電機在同相水平天線搶修施工中的應用

　　國家廣電總局無線局所屬廣播電臺大多座落在邊遠山區海島等條件惡劣地方,電臺的天線設備離機房有好幾百米,中間多山坡!耕田!水渠!公路!小河!魚塘等天線場地原來鋪設的電源易受到破壞"天線搶修施工時要使用電動設備作為高空作業的動力在沒有電源時要鋪設臨時電源線J}部寸電源線要鋪設好幾百上千米,鋪設困難床毛時間,晚上電纜容易被盜,電纜線之間的連接處還會存在安全隱患"因此汽油發電機作為電能替代品移動方便!使用快捷安全可靠。

　　1高空搶修#吊籃施工法

　　短波同相水平天線的搶修施工,常遇到任務是反射網斷線連接發射幕更換絕緣支撐棒!更換棒型絕緣子!更換電氣元器件!連接振子斷線!處理打火點等我們常用的是吊籃施工法#在懸掛天線及反射幕的倆顆鐵塔的頂端各掛一個滑車;在鐵塔底座附近各掛一個底滑車;兩臺卷揚機上的鋼絲繩各通過底滑車和頂滑車連接吊藍吊籃里有搶修工具設備和搶修人員通過指揮卷揚機松緊鋼絲繩使吊藍上下左右移動來修復檢查天線幕及反射幕加圖1所示。

　　2使用汽油發電機的施工特性

　　汽油發電機比較輕便沐積小機動性能較好,能較簡單的運送到施工現場而不受施工現場地形的限制相比較原來鋪設臨時電纜的方法來說節省了不少的人力物力,減少長距離電纜所帶來的安全隱患而且能大大提高工作效率"在施工時汽油發電機輸出38V0端口用一條短電纜線(5米左右)連接電源箱;電源箱輸出2條電纜線連接兩臺電動絞磨,電纜線采用3x610T什1通過汽油發電機給電動絞磨提供電能社電動機絞磨帶動鋼絲繩進行工作。

　　3應用情況

　　在翻1臺搶修(短波天線幕振子的更換)和761臺大修(短波天線幕棒型絕緣子安裝防塵帽)的施工過程中,通過雅馬哈EF13000TE汽油發電機同時給兩臺3下電動絞磨(k4叻提供電能,電動絞磨卷動必11鋼絲繩胭絲繩帶動吊斗上下!左右移動吊斗上的施工人員能夠順利到達位置進行工作"在整個施工過程中汽油發電機能夠正常穩定的給電動絞磨輸出電能,讓吊斗能略平穩的上下移動。

　　4技術參數

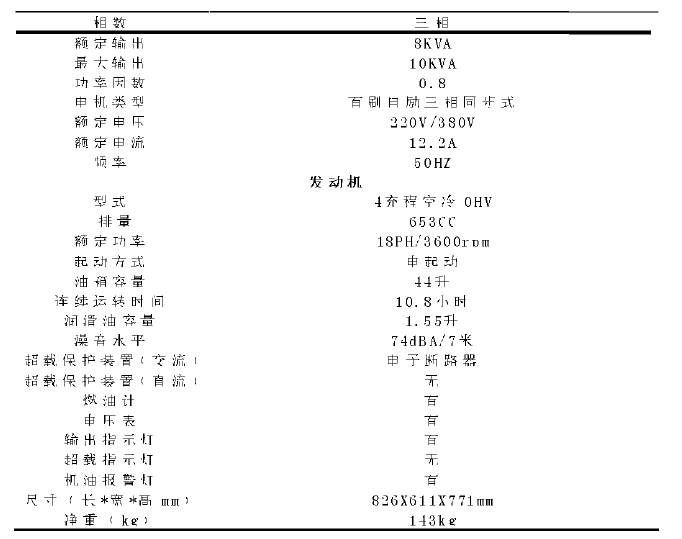

　　4.1雅馬哈E71300T0E(見表1)

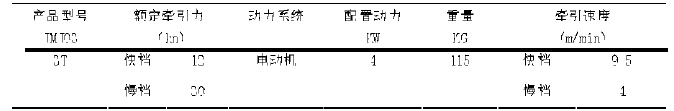

　　4.2電動卷揚機技術參數(見表2)

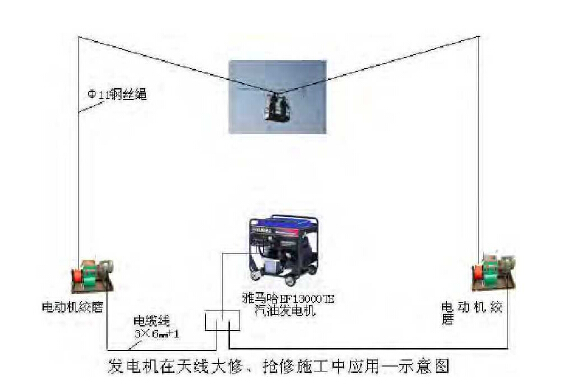

圖1

表1

表2

　　5分析發電機給電動機絞磨提供電能的可行性

　　從表2的技術參數得知灘馬哈E71300盯E額定電流為1.2A2

　　K4W電機工作所需電流計算三相平衡電路而言,三相電機功率的計算公式是:p=1.73210〔伍小二由三相電機功率公式可推出線電流公式J=P門.732Uc伍小:式中:P為電機功率江為電流;U為線電壓單相是22v0,三相是38V0;c伍小是電動機功率因數廠般取0.8彌的4KW電機的線電流:

　　I=P/1.732ucosφ=4000/1.732*380*0.8=7.6A

　　由于電機的啟動電流很大是工作電流的4到7倍膽是發電機的超負荷運行能力也有2一3倍都是短暫的影響不大。

　　以上可以得出二¹雅馬哈E713000TE可以啟動1至2臺4KW的電動機絞磨"º雅馬哈EF1300QTE汽油發電機可以連續工作1as小時施工中不影響給電動機絞磨提供電能"»噪音小雅馬哈EF13000TE汽油發電機噪音兩dBA刀米肖它放置在距電動機絞磨35米處時,噪音不會影響操作絞磨的工作人員"¼電纜選3*6mm+1按每平方毫米的銅芯線可以承載今A5的額定電流來算，軟電纜(多芯電纜)和單芯銅線是一樣的那么一般情況下三相平衡負載的電流約為輸入功率的2倍,也就是每1Kw的功率為A2左右;一般選用電纜還應該考慮余量,即為線路電流的1.2一15倍左右,選用的線就為(7.6A*2*1.5)÷5=4.6平方毫米,所以選用3x6m材十1電纜線是安全的。

　　6結論

　　以上為汽油發電機在短波天線大修!搶修施工中的一些實例運用效果很好兩臺電動設備運行平穩為搶修贏得寶貴時間,為安全播出贏得時間。
